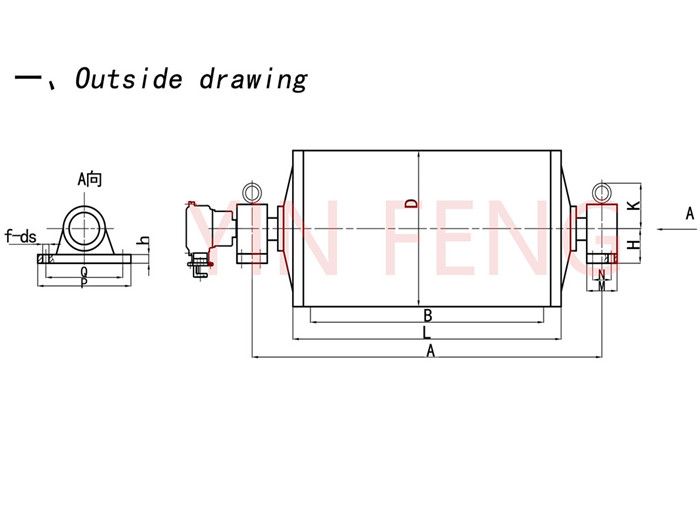

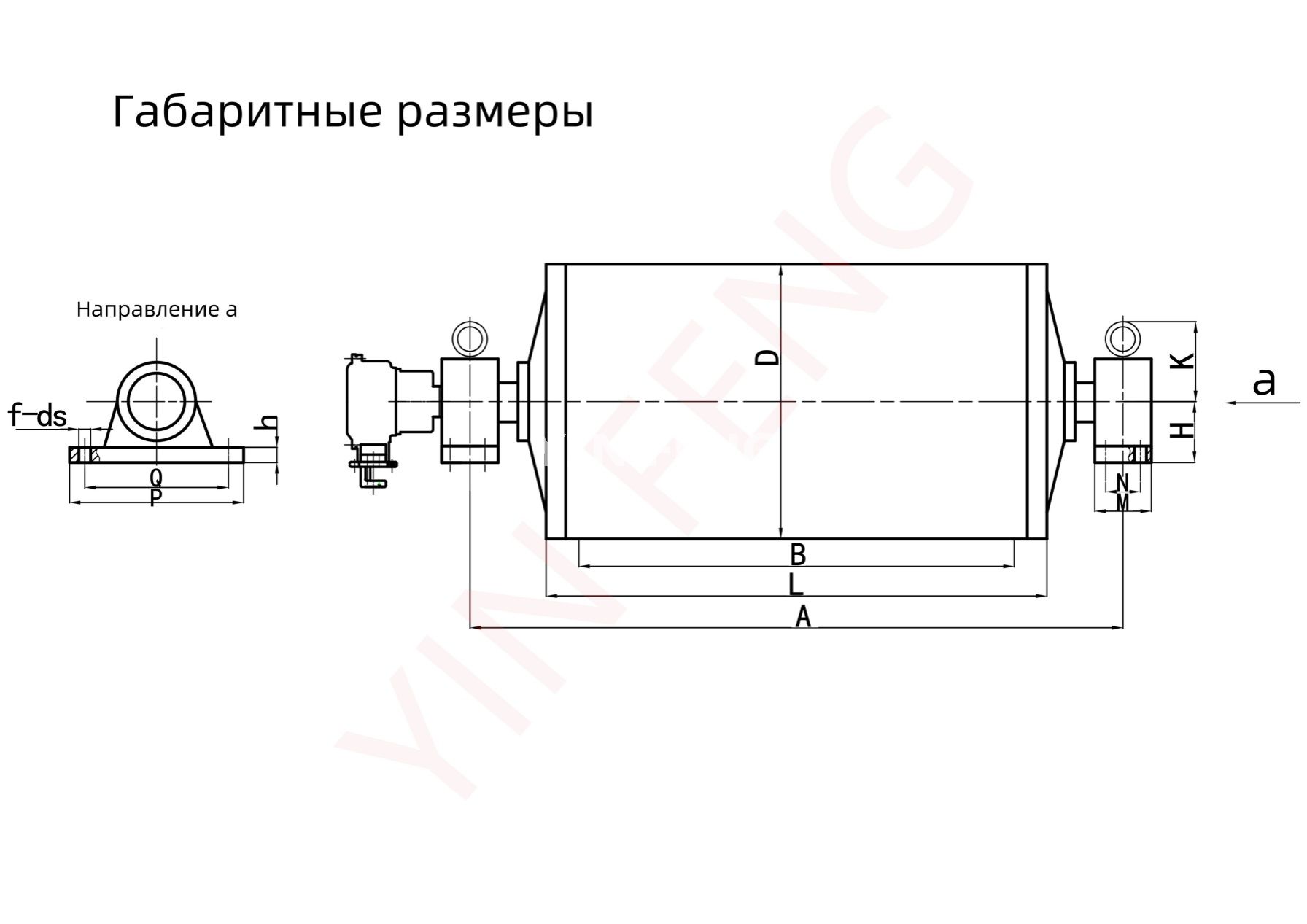

YDB(YZB、YDB-h)Explosion-isolating type oil-cooled motorized pulley
(motorized drum/drum motor) Outside Drawing

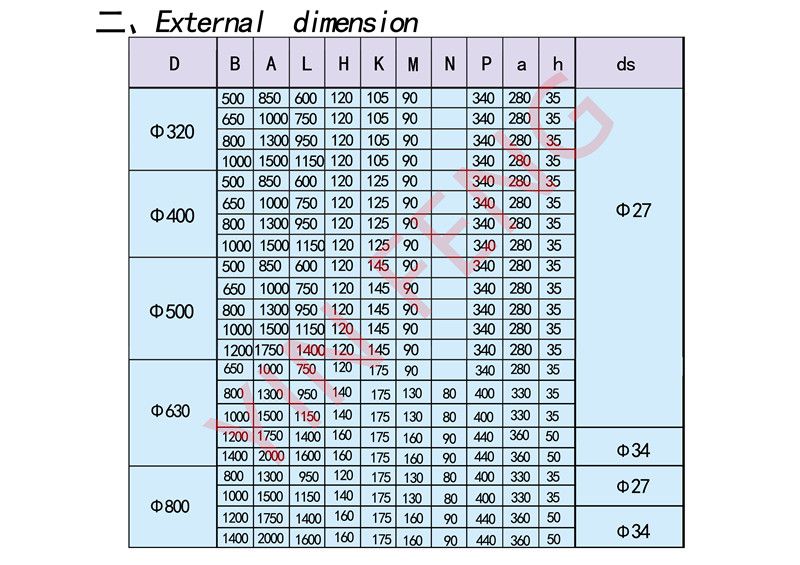

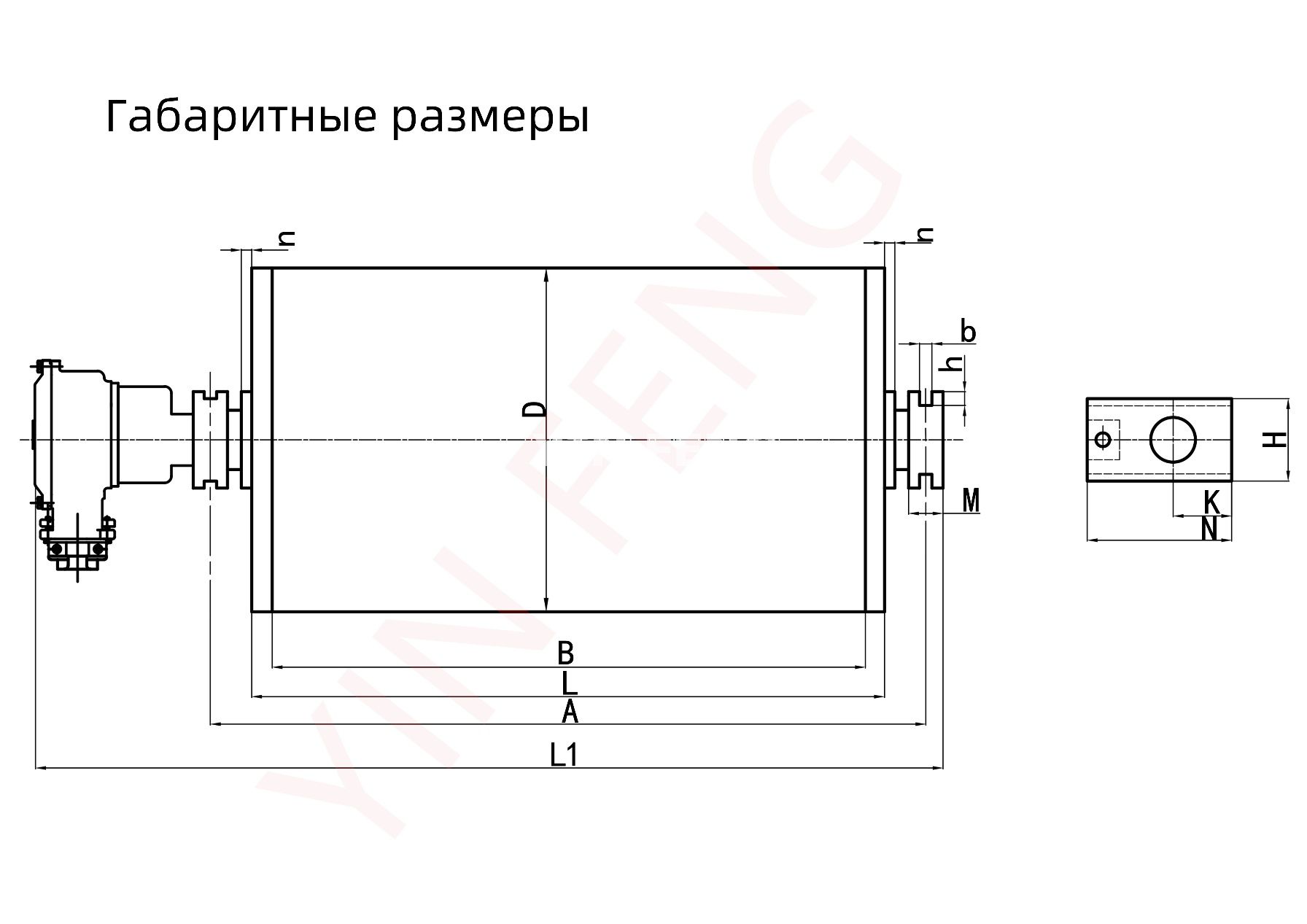

YDB(YZB、YDB-h)Explosion-isolating type oil-cooled motorized pulley
(motorized drum/drum motor) External Dimension

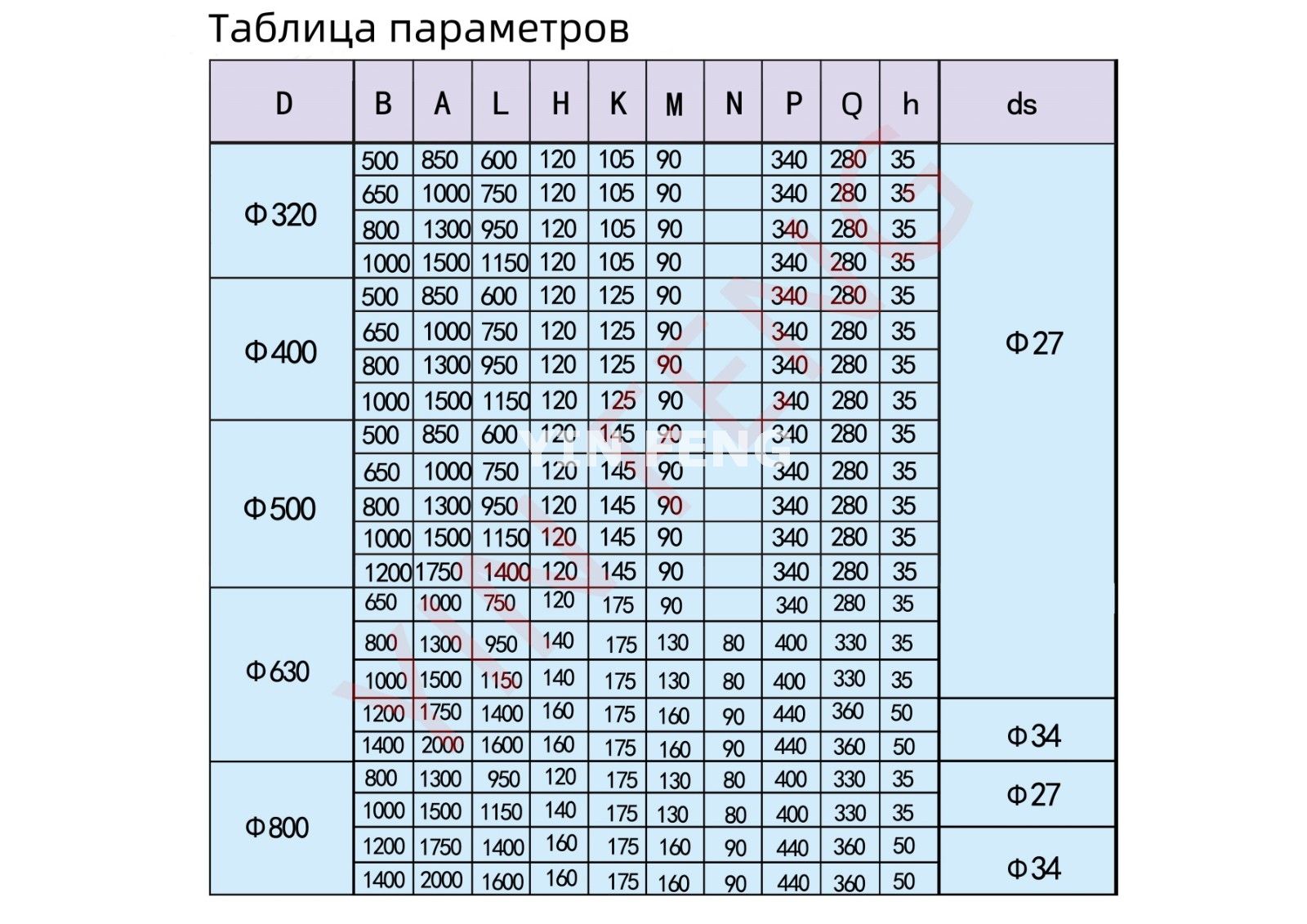

YDB(YZB、YDB-h)Explosion-isolating type oil-cooled
motorized pulley(motorized drum/drum motor)
Parameter Table
（mm） | Power （KW） | Blet Width （mm） | Velocity of drum surface(m/s) | ||||||||||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | |||
Φ320 |
1.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
2.2 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
3 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
4 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
5.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
Φ400 |
1.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
2.2 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
3 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
4 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
5.5
| 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
\Diameter （mm） | Power （KW） | Blet Width （mm） | Velocity of drum surface(m/s) | ||||||||||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | |||
Φ500
|
1.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
2.2 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
3 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
4 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
5.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
7.5 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
11 | 500 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
650 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
15 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | |||||||||||||||
18.5 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
22 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
Φ630 |
5.5 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
7.5 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
11 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
15 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
18.5 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
22 | 650 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
800 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
30 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
37 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
45 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • |
Diameter （mm） | Power （KW） | Blet Width （mm） | Velocity of drum surface(m/s) | ||||||||||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | |||
630 |
55 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
Φ800 |
7.5 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
11 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
15 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
18.5 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
22 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
30 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
37 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
45 | 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
55
| 800 | • | • | • | • | • | • | • | • | • | • | • | • | • | |
1000 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1200 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
1400 | • | • | • | • | • | • | • | • | • | • | • | • | • | ||
YDB(YZB、YDB-h)Explosion-isolating type oil-cooled
motorized pulley(motorized drum/drum motor)
high quality based on:
Manufacturer
Experience in Cooperate with Fortune 500 Companies
Professional Engineering Capability
Stable Quality
Reasonable Price
Small Orders Accepted
Continuous Improvements
High Product Performance
Prompt Delivery
Professional Service

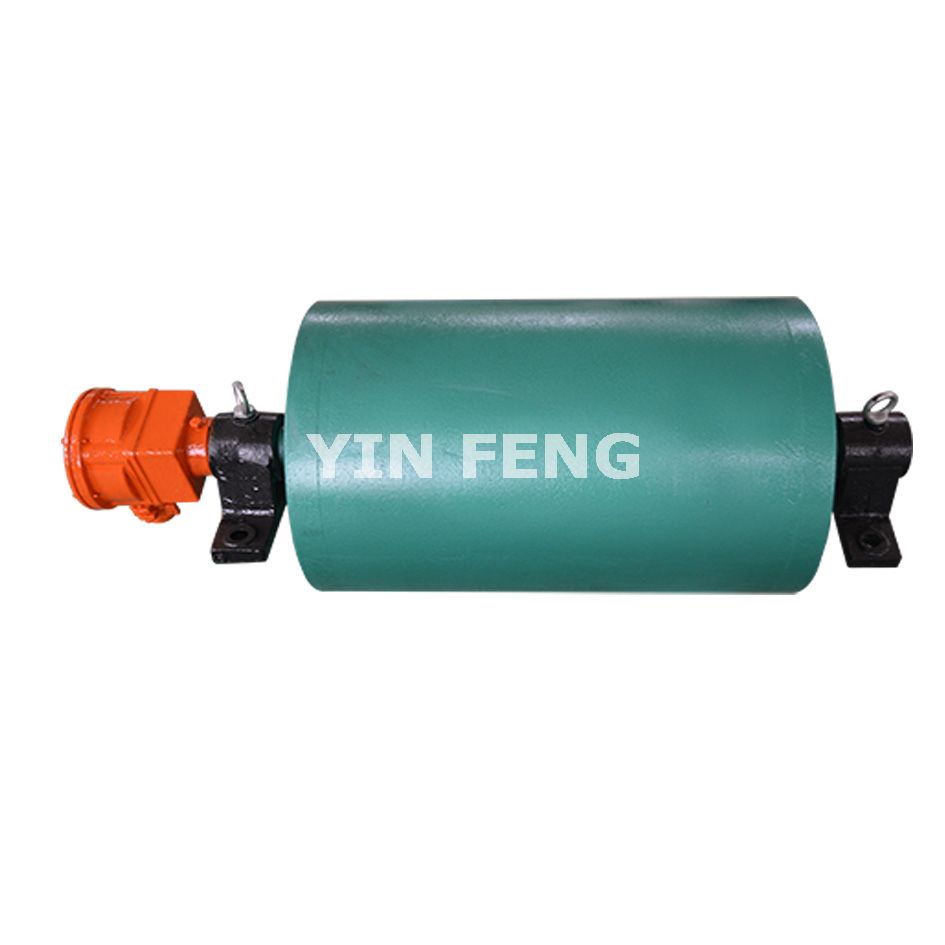

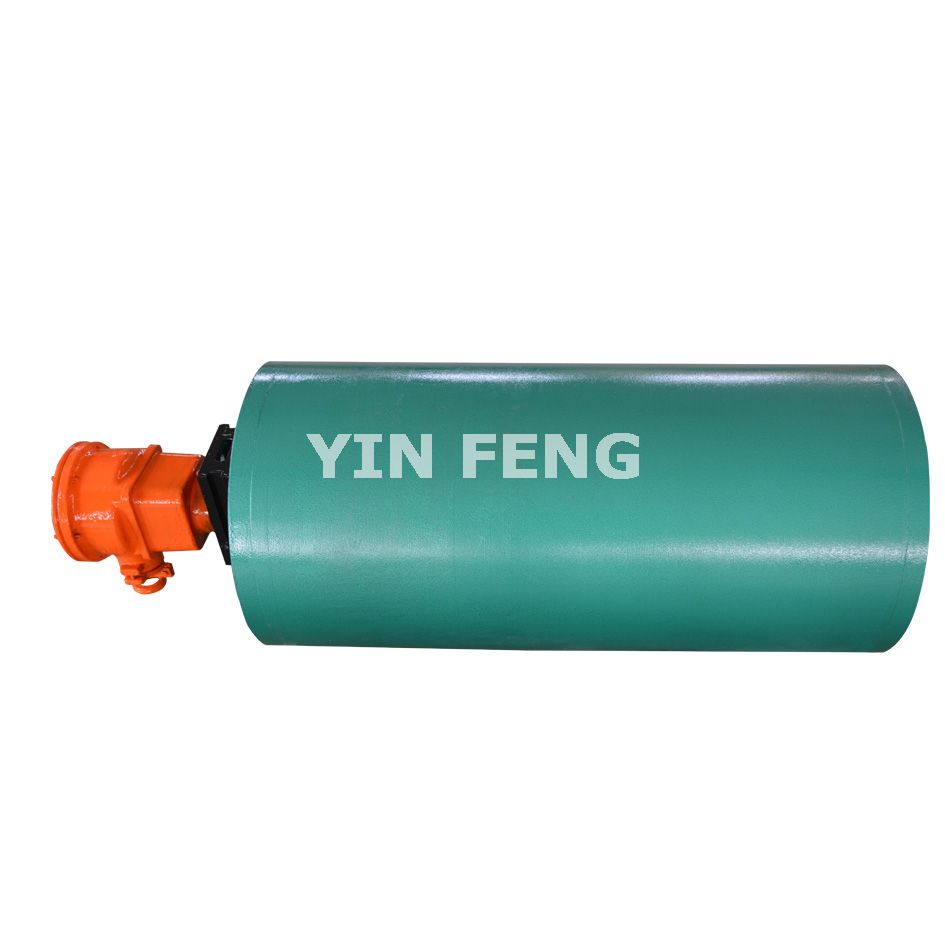

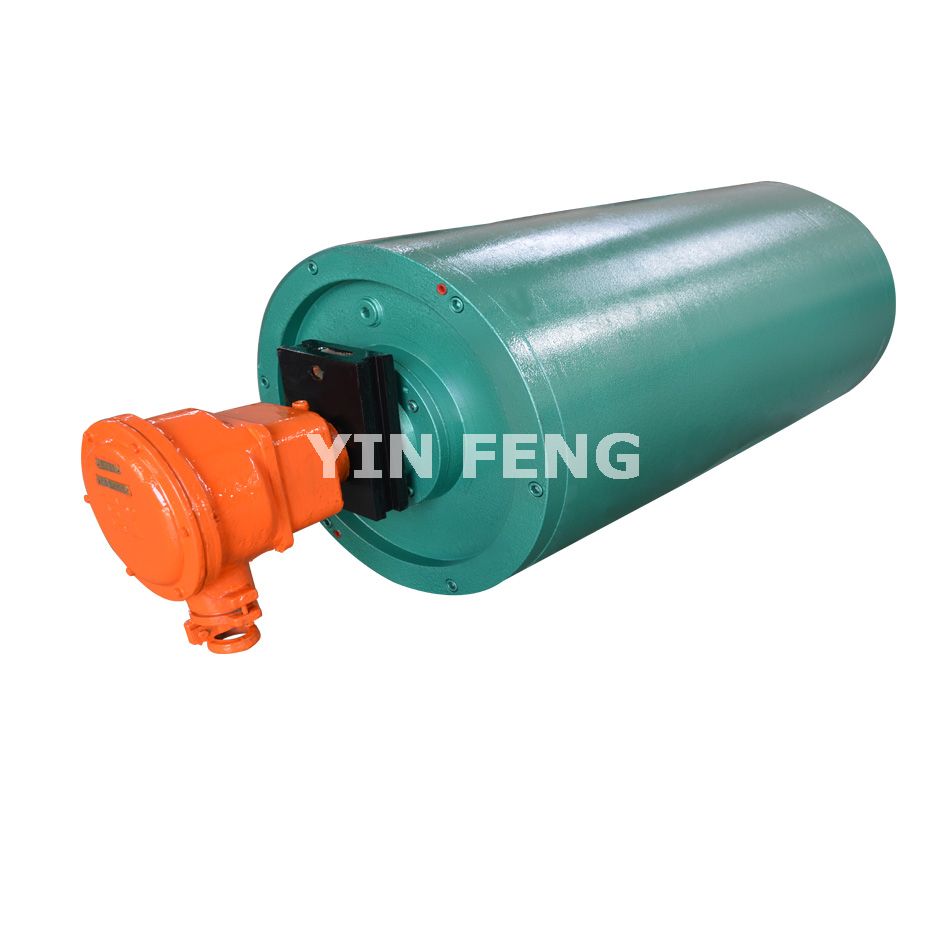

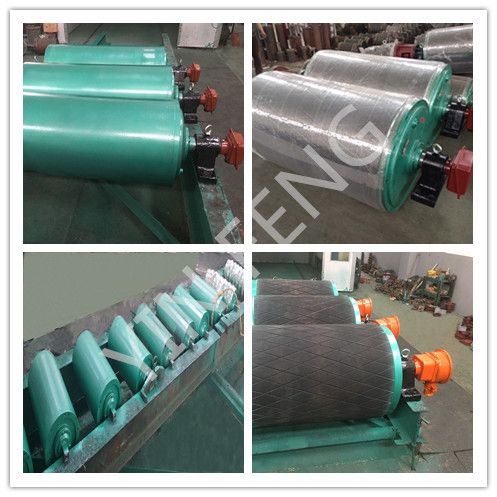

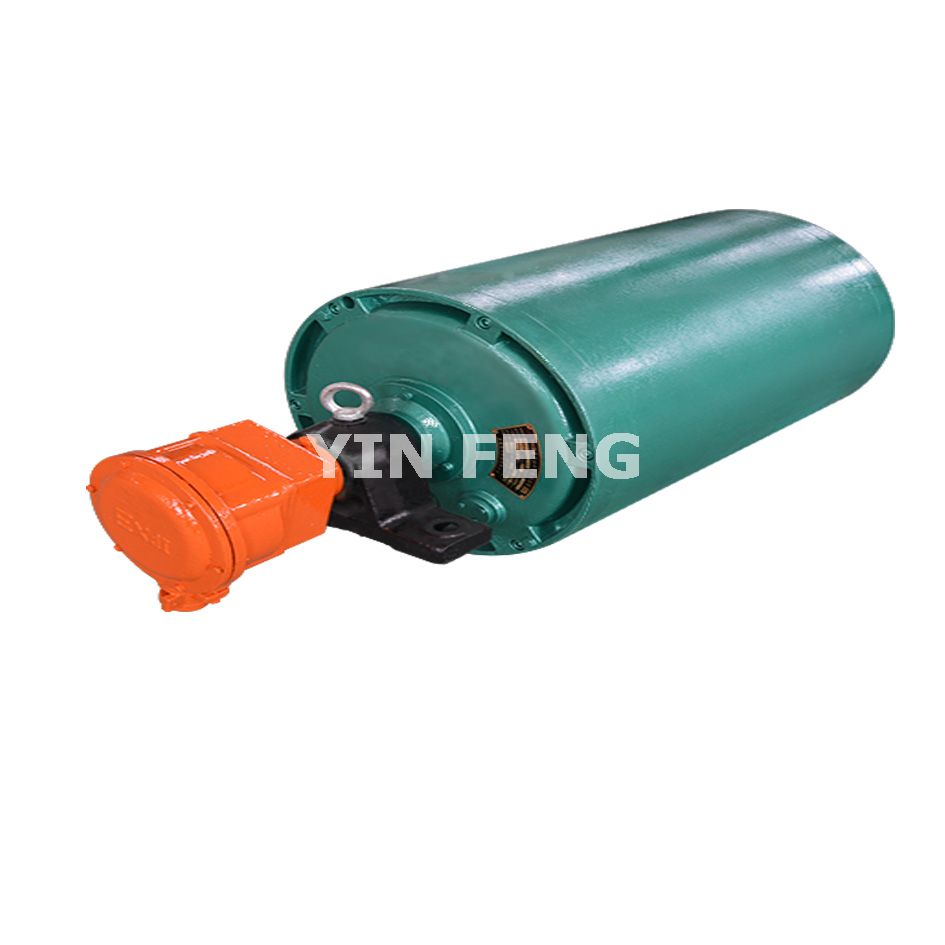

YDB(YZB、YDB-h)Explosion-isolating type oil-cooled
motorized pulley(motorized drum/drum motor) Photos

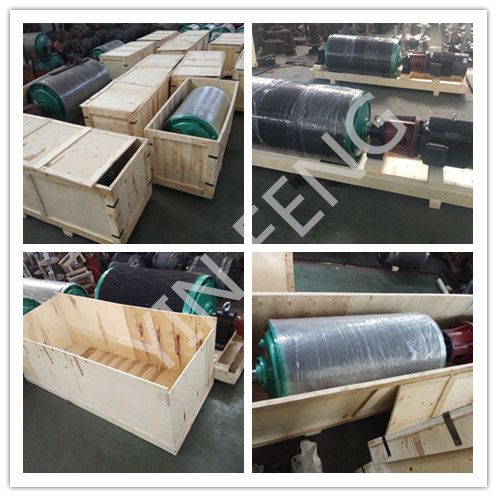

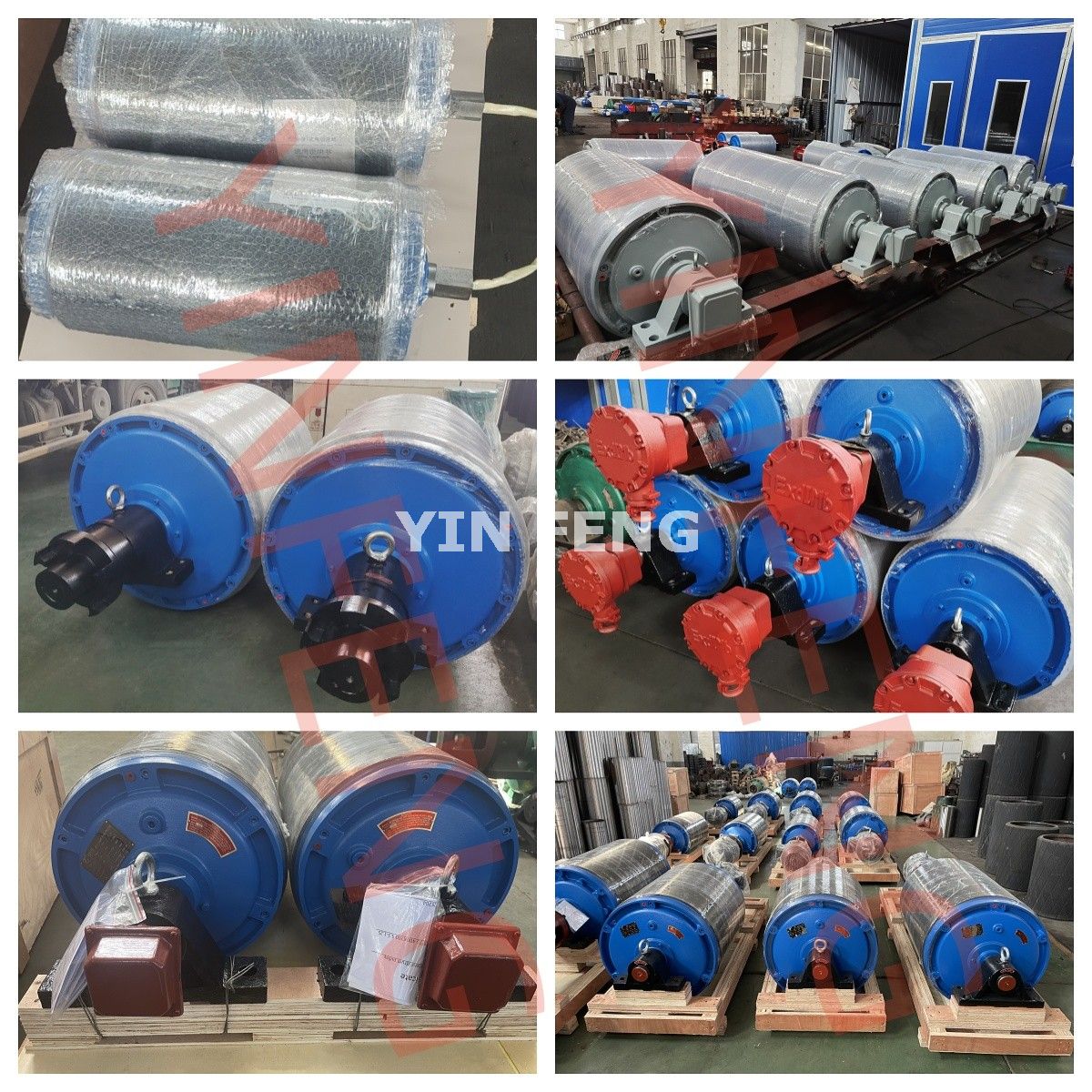

YDB(YZB、YDB-h)Explosion-isolating type oil-cooled
motorized pulley(motorized drum/drum motor) Packaging
